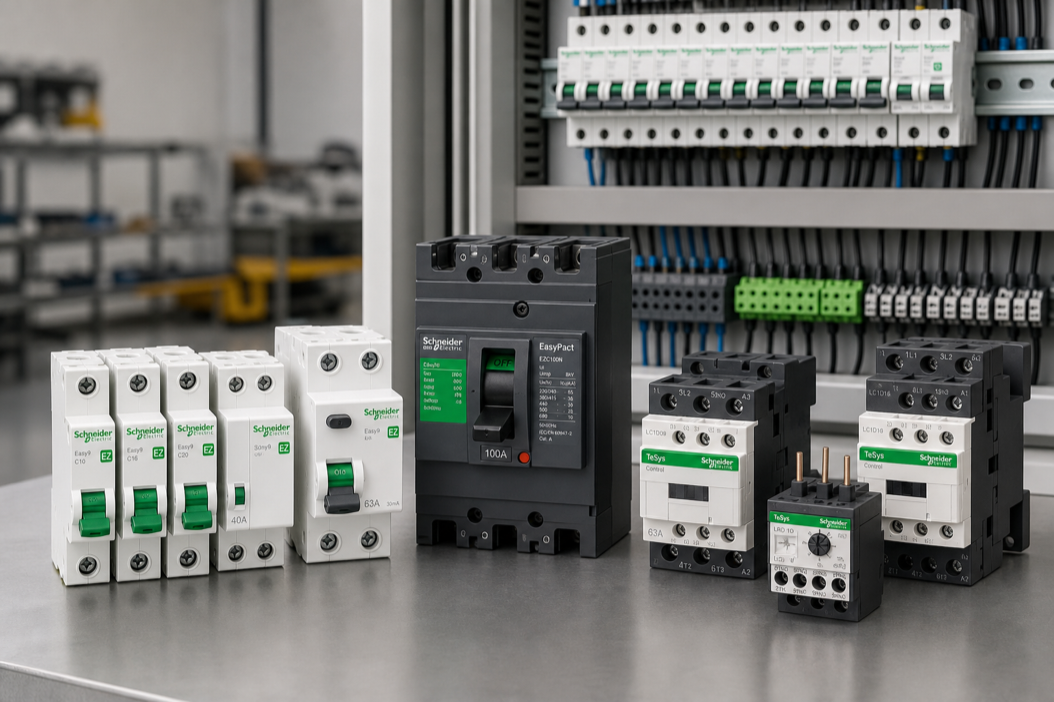

Relay nhiệt Schneider cần được chọn theo dòng định mức motor, dải chỉnh, contactor ghép cùng và chế độ reset.
Chọn relay nhiệt Schneider theo motor phải bắt đầu từ dòng điện định mức trên nhãn động cơ, không chỉ dựa vào công suất kW. Trong bảng giá Schneider, rơ le nhiệt TeSys Deca dùng các mã LRD và Easy TeSys dùng các mã LRE, với nhiều dải chỉnh khác nhau.
Trang này hướng dẫn chọn dải chỉnh cho motor. Không thay thế việc kiểm tra điện áp, chế độ khởi động, contactor tương thích và điều kiện vận hành thực tế.
Thông tin cần có trước khi chọn relay nhiệt
| Thông tin | Vì sao cần |
|---|---|
| Dòng định mức motor (A) | Là cơ sở chính để chọn dải chỉnh relay |
| Công suất và điện áp motor | Kiểm tra sự phù hợp của hệ thống khởi động |
| Kiểu đấu sao/tam giác hoặc trực tiếp | Ảnh hưởng vị trí lắp và dòng đi qua relay |
| Contactor đang dùng | Để chọn relay lắp ghép tương thích |
| Điều kiện tải | Tải nặng, khởi động lâu hoặc đóng cắt nhiều cần kiểm tra riêng |
Cách chọn dải chỉnh relay nhiệt
- Đọc dòng điện định mức In trên nhãn motor.
- Chọn mã relay có dải chỉnh bao phủ In.
- Ưu tiên để dòng làm việc nằm trong vùng điều chỉnh phù hợp, tránh chọn dải quá rộng.
- Kiểm tra relay có lắp trực tiếp với contactor TeSys Deca hoặc Easy TeSys đang dùng hay không.
- Cài dòng theo hồ sơ thiết kế và điều kiện vận hành; chạy thử, theo dõi dòng ba pha và xử lý mất cân bằng nếu có.
Ví dụ: nếu nhãn motor ghi 14 A, cần chọn relay có dải chỉnh chứa 14 A. Không thể kết luận mã chỉ từ công suất kW vì cùng công suất nhưng khác điện áp, hiệu suất và hệ số công suất sẽ có dòng định mức khác nhau.
Các nhóm mã trong bảng giá Schneider
| Dòng sản phẩm | Nhóm mã | Ghi chú |
|---|---|---|
| TeSys Deca | LRD01 đến LRD380; LRD3365, LRD4365, LRD4367, LRD4369 | Chọn theo dải dòng và contactor tương thích |
| Easy TeSys | LRE01 đến LRE365; LRE480 đến LRE489 | Chọn theo dải dòng và khởi động từ Easy TeSys |
Theo ghi chú trong bảng giá, IEC 60947-4-1 quy định thời gian tác động khi dòng qua relay bằng 7,2 lần dòng cài đặt; với Class 10A, thời gian tác động từ 2 đến 10 giây.
Những lỗi chọn relay nhiệt thường gặp
- Chọn theo kW mà không đọc dòng trên nhãn motor.
- Chọn dải không chứa dòng định mức.
- Không kiểm tra khả năng lắp ghép với contactor.
- Nhầm relay nhiệt với CB bảo vệ động cơ.
- Cài dòng cao để tránh nhảy, làm mất chức năng bảo vệ quá tải.
Thông tin cần gửi để An Sơn chọn mã
Gửi ảnh nhãn motor, dòng định mức, công suất, điện áp, kiểu khởi động, mã contactor và số lượng. Nếu có danh sách thiết bị, hãy gửi BOQ/RFQ để đối chiếu đồng bộ.
Gửi nguyên mã, số lượng, coil/thông số để An Sơn kiểm tra giá và thời gian giao.
7 bước chọn relay nhiệt Schneider cho motor
- Đọc dòng định mức trên nhãn động cơ.
- Xác định điện áp, công suất và kiểu đấu dây.
- Chọn dải chỉnh bao phủ dòng làm việc.
- Kiểm tra khả năng lắp trực tiếp với contactor.
- Xác định chế độ reset tay hay tự động.
- Kiểm tra tiếp điểm báo sự cố cần dùng.
- Đối chiếu mã LRD hoặc LRE với catalogue.
Vì sao phải chọn theo dòng motor?
Relay nhiệt Schneider bảo vệ quá tải dựa trên dòng chạy qua thiết bị. Công suất kW chỉ là dữ liệu tham khảo vì dòng thực tế thay đổi theo điện áp, hiệu suất, hệ số công suất và điều kiện tải. Nhãn động cơ cùng hồ sơ thiết kế là căn cứ chính khi chọn dải chỉnh.
Chọn dải chỉnh như thế nào?
Dòng định mức của motor phải nằm bên trong dải chỉnh của relay, ưu tiên vùng cho phép cài đặt ổn định chứ không sát mép nếu có lựa chọn phù hợp hơn. Sau khi lắp, giá trị cài đặt cần bám theo thiết kế bảo vệ và điều kiện vận hành thực tế.
Phân biệt LRD và LRE
LRD và LRE là các họ relay nhiệt Schneider dùng cùng những dòng contactor tương ứng. Không nên xem hai series là thay thế trực tiếp chỉ vì dải dòng giống nhau. Cần kiểm tra khả năng ghép cơ khí, đầu nối, kích thước, phụ kiện và catalogue của contactor đang dùng.
Phối hợp với contactor và thiết bị ngắn mạch
Relay nhiệt không thay thế MCB, MCCB hoặc cầu chì bảo vệ ngắn mạch. Một bộ khởi động motor hoàn chỉnh thường cần thiết bị bảo vệ ngắn mạch, contactor đóng cắt và relay nhiệt bảo vệ quá tải được phối hợp đúng.
Reset tay hay tự động?
Reset tay giúp người vận hành kiểm tra nguyên nhân trước khi khởi động lại, phù hợp nhiều ứng dụng máy móc. Reset tự động chỉ nên dùng khi đánh giá rủi ro cho phép và việc tự khởi động lại không gây nguy hiểm cho người hoặc thiết bị.
Kiểm tra sau khi lắp
- Siết đầu nối đúng yêu cầu.
- Cài dòng theo hồ sơ và nhãn motor.
- Thử nút test và mạch dừng.
- Kiểm tra tiếp điểm báo lỗi.
- Đo dòng ba pha khi motor mang tải.
- Theo dõi mất pha, lệch pha và nhiệt độ tủ.
Lỗi thường gặp
- Chọn relay theo công suất nhưng không kiểm tra dòng.
- Dùng dải chỉnh quá rộng.
- Ghép sai series contactor.
- Tăng dòng cài đặt để tránh nhảy mà không xử lý nguyên nhân.
- Dùng reset tự động cho máy có nguy cơ mất an toàn.
Câu hỏi thường gặp
Relay nhiệt có bảo vệ ngắn mạch không?
Không. Cần thiết bị bảo vệ ngắn mạch riêng và phải phối hợp theo thiết kế.
Có thể đặt dòng cao hơn dòng motor không?
Không nên tự ý tăng. Cần kiểm tra tải, thời gian khởi động, điều kiện môi trường, mất pha và thông số động cơ trước khi hiệu chỉnh.
Khi báo giá cần gửi gì?
Hãy gửi ảnh nhãn motor, dòng định mức, công suất, điện áp, mã contactor, số lượng và yêu cầu reset.
Tham khảo Schneider Electric Việt Nam và catalogue TeSys để xác nhận mã.
Tóm tắt chọn relay nhiệt Schneider
Khi lập BOQ relay nhiệt Schneider, cần ghi dải chỉnh, mã contactor ghép cùng, chế độ reset và số lượng. Danh sách relay nhiệt Schneider rõ ràng giúp kiểm tra đúng LRD hoặc LRE và hạn chế chọn sai dải dòng.
Relay nhiệt Schneider phải được kiểm tra định kỳ cùng contactor và đầu nối. Khi motor thường xuyên quá tải, không tăng cài đặt relay nhiệt Schneider để che sự cố. Hồ sơ bảo trì relay nhiệt Schneider cần ghi dòng đo và nguyên nhân mỗi lần tác động.
